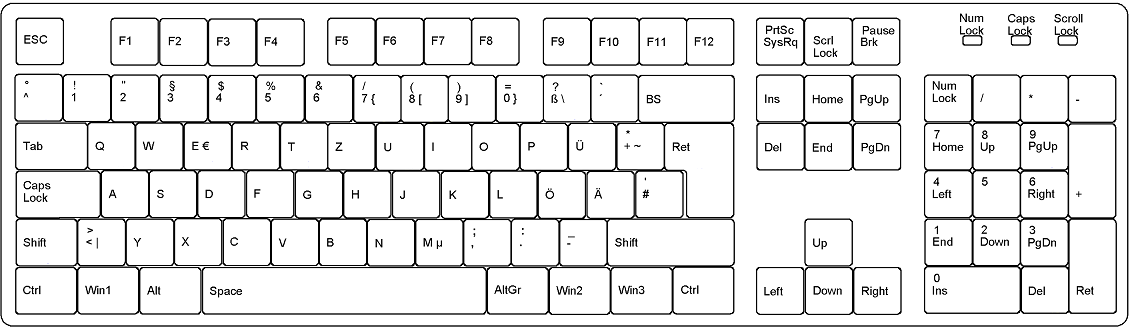

Scanncode vom PC Keyboard, mit 126 Tasten DE-Version

Das Keyboard sendet nur den Scanncode über den PS/2 Anschluss an den HIVE/PC.
Dort muss mit Hilfe einer Tabelle, die Länderspezifischen Werte, entsprechend des verwendeten Zeichensatzes zugewiesen werden.
Für deutsch = 1252 Latin 1


Zusammenhang von Scanncode und Key.
MAKE setzt einen Merker für gedrückte Taste und BREAK löscht diesen Merker wenn Taste losgelassen wird.
$E0 = Erweiterter Scancode
$F0 = Kennung für losgelassene Taste

KEY		MAKE				BREAK
A		1C				F0,1C
B		32				F0,32
C		21				F0,21
D		23				F0,23
E		24				F0,24
F		2B				F0,2B
G		34				F0,34
H		33				F0,33
I		43				F0,43
J		3B				F0,3B
K		42				F0,42
L		4B				F0,4B
M		3A				F0,3A
N		31				F0,31
O		44				F0,44
P		4D				F0,4D
Q		15				F0,15
R		2D				F0,2D
S		1B				F0,1B
T		2C				F0,2C
U		3C				F0,3C
V		2A				F0,2A
W		1D				F0,1D
X		22				F0,22
Y		35				F0,35
Z		1A				F0,1A
0		45				F0,45
1		16				F0,16
2		1E				F0,1E
3		26				F0,26
4		25				F0,25
5		2E				F0,2E
6		36				F0,36
7		3D				F0,3D
8		3E				F0,3E
9		46				F0,46
`		0E				F0,0E
-		4E				F0,4E
=		55				FO,55
\		5D				F0,5D
BKSP		66				F0,66
SPACE		29				F0,29
TAB		0D				F0,0D
CAPS		58				F0,58
L SHFT		12				FO,12
L CTRL		14				FO,14
L GUI		E0,1F				E0,F0,1F
L ALT		11				F0,11
R SHFT		59				F0,59
R CTRL		E0,14				E0,F0,14
R GUI		E0,27				E0,F0,27
R ALT		E0,11				E0,F0,11
APPS		E0,2F				E0,F0,2F
ENTER		5A				F0,5A
ESC		76				F0,76
F1		5				F0,05
F2		6				F0,06
F3		4				F0,04
F4		0C				F0,0C
F5		3				F0,03
F6		0B				F0,0B
F7		83				F0,83
F8		0A				F0,0A
F9		1				F0,01
F10		9				F0,09
F11		78				F0,78
F12		7				F0,07
PRNTSCRN	E0,12,E0,7C 			E0,F0,7C,E0,F0,12
SCROLL		7E				F0,7E
PAUSE		E1,14,77,E1,F0,14,F0,77		-NONE-
[		54				FO,54
INSERT		E0,70				E0,F0,70
HOME		E0,6C				E0,F0,6C
PG UP		E0,7D				E0,F0,7D
DELETE		E0,71				E0,F0,71
END		E0,69				E0,F0,69
PG DN		E0,7A				E0,F0,7A
U ARROW		E0,75				E0,F0,75
L ARROW		E0,6B				E0,F0,6B
D ARROW		E0,72				E0,F0,72
R ARROW		E0,74				E0,F0,74
NUM		77				F0,77
KP /		E0,4A				E0,F0,4A
KP *		7C				F0,7C
KP -		7B				F0,7B
KP +		79				F0,79
KP EN		E0,5A				E0,F0,5A
KP .		71				F0,71
KP 0		70				F0,70
KP 1		69				F0,69
KP 2		72				F0,72
KP 3		7A				F0,7A
KP 4		6B				F0,6B
KP 5		73				F0,73
KP 6		74				F0,74
KP 7		6C				F0,6C
KP 8		75				F0,75
KP 9		7D				F0,7D
]		5B				F0,5B
;		4C				F0,4C
'		52				F0,52
,		41				F0,41
.		49				F0,49
/		4A				F0,4A

      ACPI Scan Codes:
Power 		E0,37 				E0,F0,37
Sleep 		E0,3F 				E0,F0,3F
Wake 		E0,5E 				E0,F0,5E

      Windows Multimedia Scan Codes:
Next Track 	E0,4D 				E0,F0,4D
Previous Track 	E0,15 				E0,F0,15
Stop 		E0,3B 				E0,F0,3B
Play/Pause 	E0,34 				E0,F0,34
Mute 		E0,23 				E0,F0,23
Volume Up 	E0,32 				E0,F0,32
Volume Down 	E0,21 				E0,F0,21
Media Select 	E0,50 				E0,F0,50
E-Mail 		E0,48 				E0,F0,48
Calculator 	E0,2B 				E0,F0,2B
My Computer 	E0,40 				E0,F0,40
WWW Search 	E0,10 				E0,F0,10
WWW Home 	E0,3A 				E0,F0,3A
WWW Back 	E0,38 				E0,F0,38
WWW Forward 	E0,30 				E0,F0,30
WWW Stop 	E0,28 				E0,F0,28
WWW Refresh 	E0,20 				E0,F0,20
WWW Favorites 	E0,18 				E0,F0,18

Treiber
