Also technisch klingt das ja schon nett, aber er verwendet RISC-V CPUs mit 48MHz und 2KB SRAM, damit würdest du ja beim Einsatz dann vor den gleichen Problemen stehen wie mit dem Propeller 1. Das sind für heutige Wünsche einfach zu wenig Ressourcen. Es muss ja nicht gleich die Leistungsklasse vom R...

OK, also so ganz vom Tisch ist das Projekt "Hive in 2024" nicht, hätte aber gern eine vernünftige Platine. Ich müsste noch eine von meinem eigenen Design haben (https://hive-project.de/board/viewtopic.php?t=1641). Allerdings sind da die PS2 Anschlüsse fehlerhaft (ich habe dann die Buchsen...

Habe mich jetzt doch entschlossen, vielleicht ab nächstes Jahr eine Hive aufzubauen. Allerdings frage ich, ob das heute noch Sinn macht oder ob nicht ganz und gar eine art "Hive 2.0" ansteht. Die Idee wurde hier schon häufiger gebracht, und ich wäre dem auch nicht abgeneigt, allerdings gi...

Die undokumentierten Seltsamkeiten werden meines Wissens nach nicht absichtlich ausgenutzt und sind IIRC sowieso im Verilog-Modell nicht ganz akkurat, soweit ich weiß ist das Modell nicht die direkte Quelle für das tatsächliche Chiplayout, das wurde manuell aufgebaut. Im tatsächlichen Chip hängt di...

Sehr gut, du hast es hinbekommen, das freut mich :-) Außerdem scheint irgendwo eine verilated.h zu fehlen, aber das ist ja wohl eh nicht nötig. Die verilated.h könnte erzeugt werden, wenn man den Verilator Build Prozess anstößt (propellersim/propeller-verilator/verilog/build.sh), den hatte ich nicht...

Wenn du am Projekt nicht mehr weiterabeitest, könntest du evtl. die Quellen posten? Willst du dir das wirklich antun? :D Das ist alles recht rudimentär, eher schlecht dokumentiert und ich habe dann irgendwann etwas enttäuscht aufgegeben. Anbei ist gezippt der aktuelle Code des Simulators (propeller...

Und weiter gehts. Bellatrix läuft jetzt mit VGA / Maus und Tastatur. Leider war hier ein grober Fehler in der Platine, die Anschlüsse beim PS/2 waren vertauscht :(, das war ein ganz schönes Gefrickel, die beiden Buchsen intern umzuverdrahten. Naja, von außen sieht es gar nicht mal so schlimm aus und...

Oh auf der Oberseite sind unter den Quarzen noch Leiterbahnen. Die sollten dort nicht sein. Ich sehe dort immer ein Stück Massefläche vor. Du solltest etwas Isoliermaterial dazwischen machen, wenn mal die Schutzschicht durch ist gibt es die tollsten Effekte wenn Signale auf dem Quarz übertragen wer...

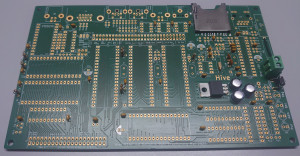

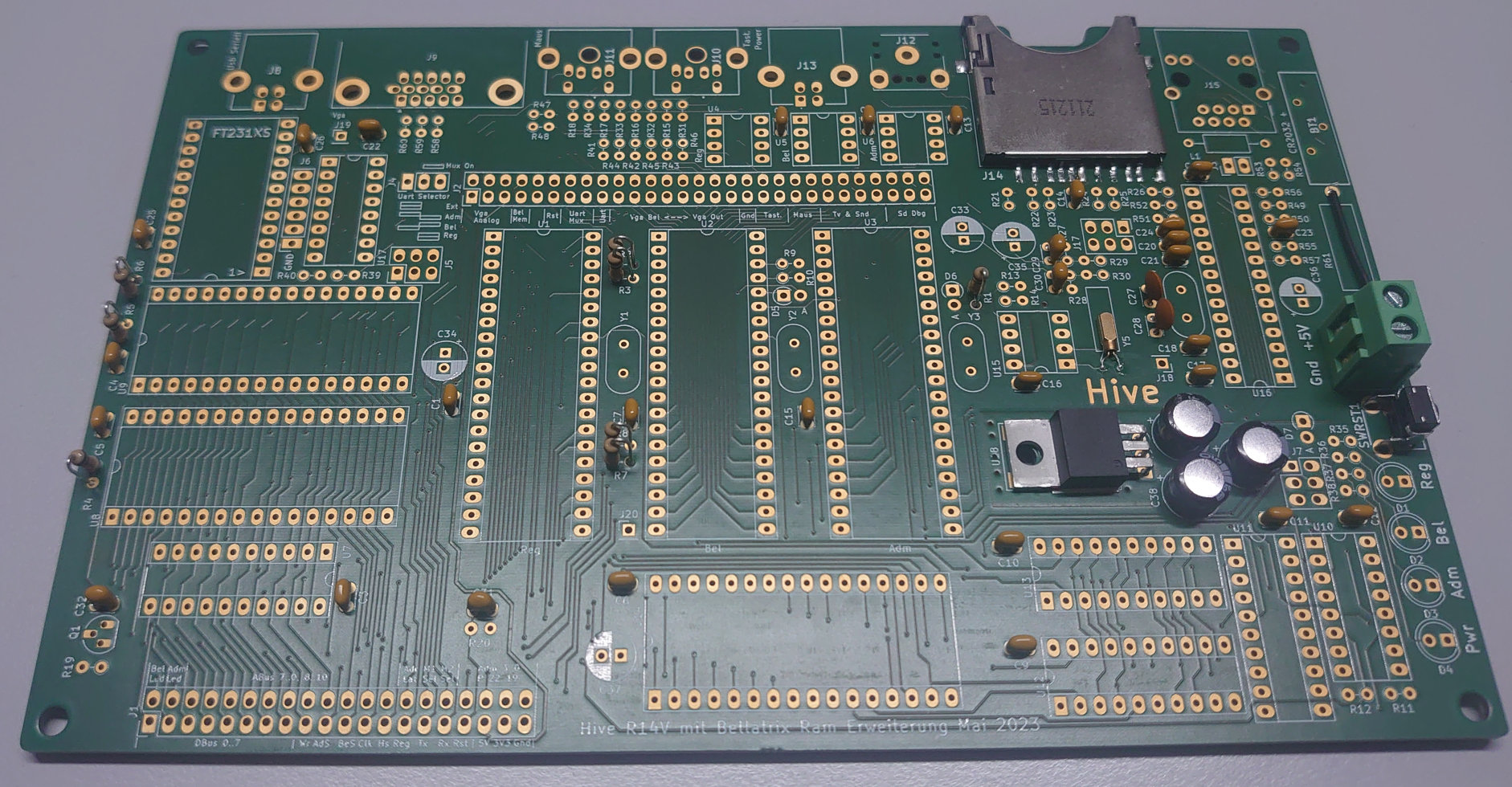

So die Platine ist eingetroffen, und die ersten Bauteile habe ich schon einmal platziert.

PIC18F2550 hat geschrieben: ↑Mi 17. Mai 2023, 06:51 Schau mal hier rein.
https://hive-project.de/board/viewtopic ... 5&start=60

Vielen Dank, das habe ich übersehen und jetzt angepasst. Dann werde ich mir demnächst meine Platine fertigen lassen.
