 Betreff des Beitrags: Breakpoint in Gear
BeitragVerfasst: Mo 3. Nov 2014, 13:16
Offline

Registriert: Mi 14. Dez 2011, 22:05
Beiträge: 65
Hallo,

kann man in Gear eigentlich einen Breakpoint setzen? Ich brauche (natürlich) einen BP bei cognew.

Gruß,
...


Nach oben
 Profil

 Betreff des Beitrags: Re: Breakpoint in Gear
BeitragVerfasst: Fr 29. Apr 2016, 22:48
Offline

Registriert: Mi 14. Dez 2011, 22:05
Beiträge: 65
Breakpoint setzen geht ganz einfach: Zeile anklicken -> Zeile wird rosa hinterlegt. Klickt man die Zeile noch einmal an, ist der Breakpoint wieder weg. Klickt man eine weitere Zeile an, wandert der Breakpoint zur zuletzt angeklickten Zeile.

Aber heute gibt's was anderes: ein Gear-Plugin, das den E-RAM des Hive nachbildet. Ich hoffe, ich habe die Logik des Hive mit steigenden und fallenden Flanken richtig umgesetzt.

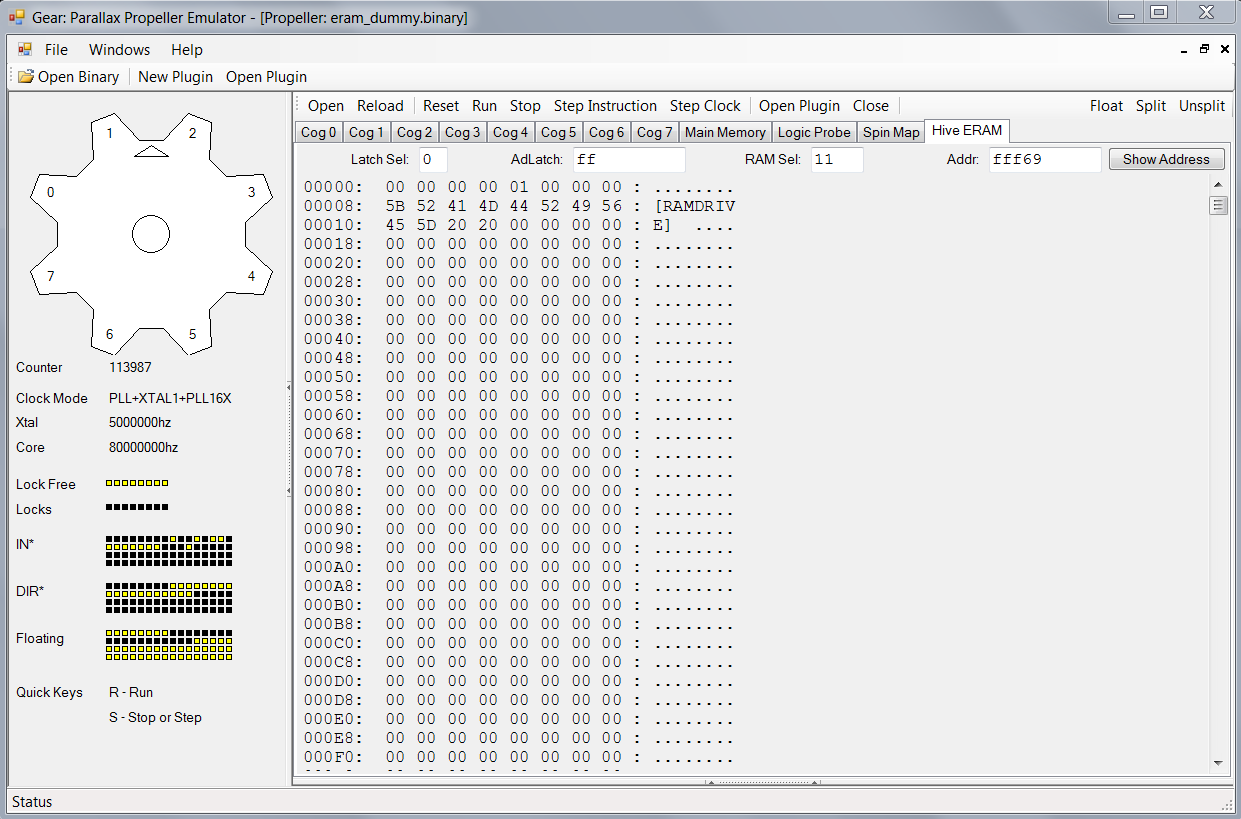

Im Plugin werden die logischen Pegel der Select-Signale von Adress-Latch und den RAM-Bänken angezeigt sowie in hexadezimal der Inhalt des Adress-Latches und die zusammengesetzte Speicheradresse. Mit der Schaltfläche rechts oben kann man an die Stelle im Speicherabbild springen, auf die die Speicheradresse zeigt.

In die genannten Textfelder kann man zwar etwas (unsinniges) eingeben, aber das hat keinerlei Wirkung. Nennen wir es einen known bug. Für meine Zwecke reicht der Funktionsumfang.

Grüße...


Dateianhänge:
Dateikommentar: Quelltext
HiveERam.zip [2.79 KiB]
406-mal heruntergeladen
Dateikommentar: Screenshot
gear_hive_eram.PNG [ 80.99 KiB | 6883-mal betrachtet ]
