ESP8266 ... der Tipping-Point ist erreicht!!!

[yeti]

Oder diese Kurzanleitung: http://www.areresearch.net/2015/12/espr ... nimal.html

Als nicht wirklich abendfüllender Film:

[youtube] Running an ESP8266 ESP-12E module in minimum configuration (As obtained from Banggood)

...man muß manch Gepunktetes großzügig als Leitung interpretieren, die nur zum Blitzdingsen gebraucht wird, dann wird's schon klappen. ESP-07 und ESP-12 sind vermutlich ähnlich genug...

[PIC18F2550]

Es schend eine variante für eine Koptersteuerung zu geben aber der Quelltext ist nicht zu bekommen.
Damit ist das Thema Kopter über die Tischkande in Ablage C gewandert.

Die Module können so wie sie die Rennkamele hier abgekippt haben über das serielle Interface angesprochen und Configuriert werden.

Gibt es irgendwo eine unfangreiche verständliche Beschreibung zu den Thema.

[yeti]

Gibt es irgendwo eine unfangreiche verständliche Beschreibung zu den Thema.

Such Dir eine Anleitung aus, deren Sprache und Stil Dir zusagen (egal zu welchem ESP8266-Modul) und übersetz das mit den Bildchen aus z.B. einem Suchauftrag an die allwissende Ente nach Bildern über ESP-07-Blitzdingserei auf dessen Pinbelegung.

Verbreiteter Konsens ist, daß alle Signale 3.3V-Logikpegel nicht überschreiten sollten. Es gibt zwar einen Tweet von Espressiv, der behauptet, der ESP-SOC seit 5V-tolerant, aber anderswo in den Docs steht das Gegenteil.

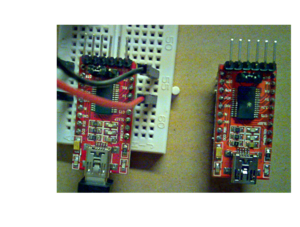

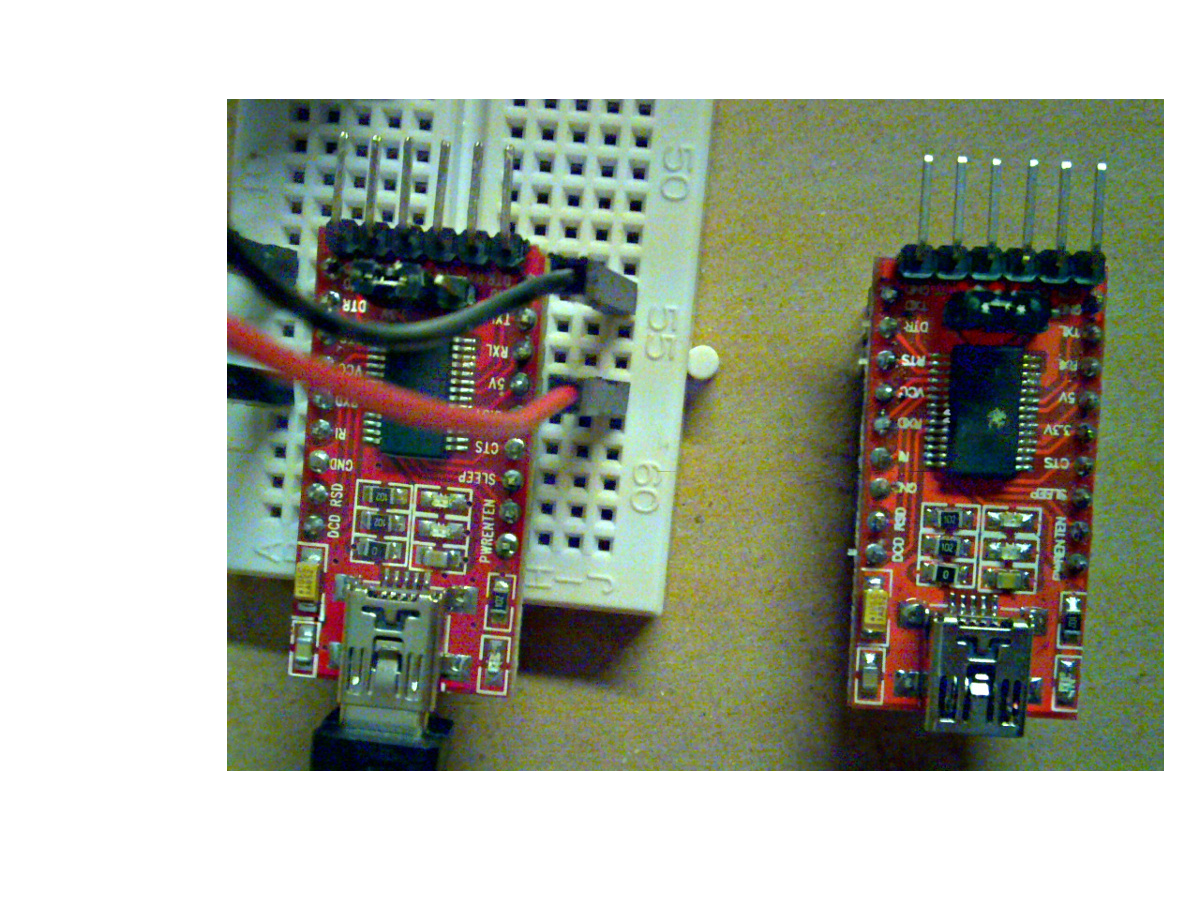

Ich bevorzuge die zwischen 3.3V und 5V umjuperbaren (Fake-?)FTDIs:

Aber nimm, was Dir liegt, im Zweifelsfall halt mit Serienwiderständen.

TuxFan hat vielleicht auch noch Knobisenf hinzuzufügen?

[PIC18F2550]

Zum Blitzen sollte der Propplug auch gehen.

Die frage gehört zu sowas:
https://hetpro-store.com/comandos-at-esp8266-esp8266ex/

[yeti]

Die "AT-Firmware" brauchste zum normalen Blitzdingsen nicht. Einfach das Modul "richtig" mit dem Komputer verkabeln und die neue Firmware mit sowas wie "esptool" rüberschubsen. Manchmal ist es sinnig, den Konfigurationsbereich explizit vorher neu auf die Defaults zu setzen oder das ganze Flash zu löschen. Ich glaube, die Arduino-Umgebung macht prinzipiell nun Letzteres vor jedem Hochladen. NodeMCU(-Lua) und MicroPython hab ich länger nicht geblitzdingst; dort habe ich diesen Konfig-Speicherbereich nur bei Bedarf neu hochgeschubst oder das Flash nur komplett gelöscht, wenn es mir nötig erschien.

Es gibt auch Klickibuntizeuchs für diesen Einsatz, aber das ist ja bekanntlich nicht meine Welt.

Drehen wir das Pferd doch mal um und betrachten es vom anderen Ende: Was willst Du denn überhaupt in Deine ESPchen reinschieben? Wenn Du mit dem Arduinozeuch C(++) hochschieben willst, benutzt das unter der Haube "esptool" und Du muß nur vorher die richtige Resetmethode einstellen oder so Du keine solche in der Hardware hast, selber das Modul durch das Umschalten der richtigen Pins in den Flashmodus bringen und zum geeigneten Zeitpunkt resetten. Reset automagisieren und die Umschaltung auf Flash-Modus manuell auslösen geht auch. Frag mal Tuxfan, wie er seine ESP-12/-07 blitzdingst.

Ein Blick auf die Schaltung weit verbreiteter Warmduscherboards ist auch keine schlechte Idee!
https://github.com/nodemcu/nodemcu-devk ... T_V1.0.PDF zeigt den verbreiteten 2-Transistor-Reset-/Flash-Helfer auf der 2ten Seite des Schaltplanes.

Aber vielleicht seh ich auch den Strand vor laute Sand nimmer...

***ratlos_am_Schopf_kratz...***

[yeti]

@PIC18F2550:

3 Simple ways of programming an ESP-12 Module

Der Trick, ein NodeMCU-Devboard zu mißbrauchen sollte noch besser mit leeren solchen Boards klappen:

https://www.aliexpress.com/item/with-CH ... 28757.html
https://www.aliexpress.com/item/with-CP ... 39991.html

...und ich komm fast in Versuchung, die CP2102-Version zu ordern und testweise 'n ESP-07 draufzutackern... aber ich hab eiiigentlich schon zuviele Baustellen... ich schlaf da besser nochmal drüber...

[PIC18F2550]

Wie sieht das mit der Anschlussbelegung aus?

[yeti]

TuxFan hat vielleicht grad unverbaute ESP-07er und ESP-12er rumliegen um sie mal nebeneinander abzulichten?
Falls nicht, dürfte die allwissende Ente doch Bilder zuhauf bieten...

Falls Du die Pinbelegung der Boards meinst:
Das Breitere ist ein Clone des NodeMCU-Devkit-0.9, das Schmalere des NodeMCU-Devkit-1.0.

Ich denke, da würde auch ein ESP-07 draufpassen, aber als ESP-Blitzdings-Helferlein unbestückt lassen und nur die wirklich nötigen Signale zum ESPchen führen sollte für diverseste ESPchen funktionieren.

USB-UART plus die heute übliche RESET- und Blitzdings-Einleit-Schaltung selber basteln, kostet sicher mehr Aufwand als soein nackisches NodeMCU-Board, dachte ich. Vielleicht gibt's aber doch Gegenargumente?

[yeti]

Noch'n ESP8266-/ESP32-Fund:

Prototypen-Boards zum selber ESPchen draufkleben. Keine Vorgaben, völlige Freiheit...

https://www.ebay.ca/itm/50X70mm/172977830606
https://www.ebay.ca/itm/70x90mm/401425152465

[PIC18F2550]

Ok die Seiten Pinns sind gleich nur die Extrareihe vom 12F würde fehlen.

Bei den ebay Teilen ist mir erst ein mal noch zu viel zu Fummeln.

Wenn zeit werde ich mal dieses Rennkamel "www.aliexpress.com" anschupsen. 30..50Tage oh jeeee.
