Re: JU+TE-Computer-2013
Verfasst: Mi 20. Feb 2013, 21:29
von drohne235
PIC18F2550 hat geschrieben:Da denkt man man nähert dem ende dann muss man erfahren das die GAL's angekündigt sind.
Du meinst wahrscheinlich "abgekündigt" - oder?
Hi BorgKönig,
nach den die sich hier gemeldet haben binn ich warscheinlich der einzige.
Das Ju+Te-Computer ist schon ein ziemilch altes Projekt von mir.
Die ersten Versuche sind am Material gescheitert.
Wie sieht es denn (neben den GAL's) mit dem Material aus, ist das alles noch verfügbar? Hey, ich hoffe ja auf dem KC-treffen ein funktionierendes Exemplar zu sehen...
Was hälst du eigentlich prinzipiell von Zilogs eZ80?
http://www.heise.de/newsticker/meldung/ ... 62087.html
(Wenn interessant, machen wir vielleicht einen extra Thread auf, damit das nicht Off-Topic wird und das Thema versaut.)
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 00:18
von PIC18F2550
drohne235 hat geschrieben:PIC18F2550 hat geschrieben:
Da denkt man man nähert dem ende dann muss man erfahren das die GAL's angekündigt sind.
Du meinst wahrscheinlich "abgekündigt" - oder?
Jo ehlender Tipteufel.
Der eZ80 ist schon interessant aber noch einen Neuen Proz will ich jetzt nicht anfangen.
muß erst mit den anderen Zeug fertig werden.
Ich Arbeite intensiv daran ein Exemplar lauffähig zum KC-Treffen mit zu bringen.
Die Teile gibt es noch aber wenn abgekündigt dann wird es immer schwerer.
Betrifft z.Z nur die GAL's und die UB88xx den Z86C93 sollte es noch ein weilchen geben.
Aber Selbst die beschaffung der EPROMS wird langsam zum Problem.
Als richtschnur dienen mir Reichelt und Connrad.
Bei den Industrieanbietern RS .... sind die Dinge noch gut beschaffbar.
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 01:05
von PIC18F2550

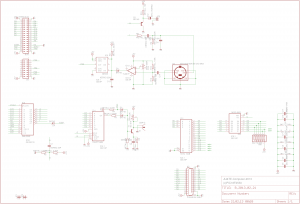

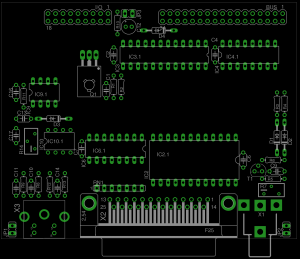

Überarbeitete I/O Karte original.
Code: Alles auswählen
Stückliste exportiert aus /home/pic18f2550/eagle/JU+TE-COMP-2013/B Originalbord/B_2013_02_21.sch am 21.02.13 01:02
Menge Wert Device Bauteile
1 JP1E JP3
2 * JP1E JP1, JP2
1 * MA09-2 I/O
1 64W-200K R-TRIMM3296Y R14
1 64Y-5,0K R-TRIMM3296Y R7
1 74HC 154B 74HCT154N IC2
1 74HCT166N 74HCT166N IC4
4 BAT42 BAT42 D1, D2, D3, D4
1 BC 516 BC237 T1
1 BD140 BD140 Q1
1 CBP-G CON-CONRAD_736880-49 X1
1 D-SUB BU 25EU F25HP X2
1 EB-DIOS M04/SE-DIO M03 MINI_DIN_MINI_DIN_4 X3
1 GAL20V8 20V8 IC3
2 GS 8P ARTIKEL IC9.1, IC10.1
2 GS 16P ARTIKEL IC4.1, IC6.1
1 GS 24P ARTIKEL IC2.1
1 GS 24P-S ARTIKEL IC3.1
1 KERKO 1,0N C-EU050-024X044 C9
2 KERKO 10N C-EU050-024X044 C11, C14
1 KERKO 22N C-EU050-024X044 C13
1 KERKO 33P C-EU050-024X044 C1
1 KERKO 56P C-EU050-024X044 C10
1 METALL 1,00K R-EU_0204/7 R5
1 METALL 2,70K R-EU_0204/7 R4
2 METALL 3,30K R-EU_0204/7 R1, R2
1 METALL 6,80K R-EU_0204/7 R3
3 METALL 22,0K R-EU_0204/7 R8, R9, R11
1 METALL 100 R-EU_0204/7 R10
1 METALL 100K R-EU_0204/7 R12
1 METALL 100k R-EU_0204/7 R13
1 METALL 820 R-EU_0204/7 R6
1 MOS 4502 4502N IC6
1 NE555 NE555 IC9
1 SIL 7-6 22K G06R RN1
1 SL 2X50G 2,54 MA17-2 BUS
1 SM 0,1/63RAD CPOL-EUE2-5 C12
1 TL061P TL061P IC10
6 Z5U-5 470N C-EU050-024X044 C2, C4, C6, C7, C16, C17
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 01:28
von PIC18F2550
Überarbeitete EMR-Karte
Code: Alles auswählen
Stückliste exportiert aus
/home/pic18F2550/eagle/JU+TE-COMP-2013/A EMR-Systembord/JU_TE_COMP_A_2013_02_21.sch
am 21.02.13 01:22
Menge Wert Device Bauteile
3 * JP1E BAT, JP2, RES
1 OSZI 8,000000 QG5860 Q1
1 74HCT574 74HCT574N IC3
1 628128-70 628128P IC6
1 FLOPY PINHD-1X4/90 JP5
1 GAL 20V8-15QP 20V8 IC4
1 GS 20P ARTIKEL IC3.1
1 GS 24P-S ARTIKEL IC4.1
2 GS 28P ARTIKEL IC2.1, IC5.1
1 GS 32P ARTIKEL IC6.1
1 GS-KO 40P ARTIKEL IC1B.1
3 Lötbr. J2X2MM J1, J2, J3
1 MPE 094-1-004 ab 1.3.2013 JP1E JP1
1 MPE 094-2-010 FE09-2 I/O
2 MPE 094-2-012 ARTIKEL BUS.1, I/O.1
1 MPE 094-2-022 FE17-2 BUS
3 MPR 3,90K R-EU_0204/7 R1, R2, R3
2 NMC27C64Q150 2764 IC2, IC5
1 PLCC 44 ARTIKEL IC1C.1
1 RAD 10/100 CPOL-EUE2,5-6E C1
1 U882xM/U884xM U8820M IC1A
1 U8830D U8830D IC1B
9 Z5U-5 470N C-EU050-024X044 C2, C3, C4, C5, C6, C7, C8, C9, C10
1 Z86C93-20VSC Z86C93XXVLC+PLCC44 IC1C
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 12:45
von PIC18F2550
Ich wollte gerade die logik vom 74HCT074 in mein GAL einbauen.
Dabei muste ich feststellen (ich alter senieler Esel) für ein D-FF braucht mann 2 Ausgangszellen.
Nochmal rann und den 074 wieder auf die Platte!!!
Code: Alles auswählen
GAL-Logigchip fuer Ju+Te-Computer 2013
(c)PIC18F2550
J1 J2 J3 CPU
L L L UB8830D
H L L UB8820M
L H L UB8840M
H H L Z86C93-... 4k ROM
L L H Z86C93-25 & -33 4K ROM
H L H frei
L H H frei
H H H frei
Tastaturspalten auf %7F00 - %7F0F Dekodierung auf Erweiterungsplattiene und Uebergabe mittels /DSEL
Erzeugt ein Speicherloch von %7F00 - %7FFF
Erweiterungskarte original SYSi = %0
Erweiterungskarte Propeller SYSi = %1
*IDENTIFICATION
JUTE-EMR;
*TYPE
GAL20V8;
*PINS
% Steuersignale Eingaenge %
RW = 1,
DS = 2,
DM = 3,
% Adressen Eingaenge %
A11 = 4,
A12 = 5,
A13 = 6,
A14 = 7,
A15 = 8,
% Chip Auswahl Eingaenge %
J1 = 9,
J2 = 10,
J3 = 11,
% Speicher Deaktivierung Eingang %
DSEL = 13,
% Erweiterungskarte Eingang %
SYSi = 14,
% Steuersignale Ausgaenge %
CSRAM.o = 15,
WERAM.o = 16,
OEROM.o = 17,
CEROM.o = 18,
SYSo.o = 19,
WAIT.o = 20;
*BOOLEAN-EQUATIONS
/CEROM = DSEL & /J1 & /J2 & /J3 & /DM & /DS & RW & /A11 & /A12 & /A13 & /A14 & /A15 % UB8830 %
+ DSEL & J1 & /J2 & /J3 & /DM & /DS & RW & /A11 & /A12 & /A13 & /A14 & /A15 % UB8820 %
+ DSEL & /J1 & J2 & /J3 & /DM & /DS & RW & /A12 & /A13 & /A14 & /A15 % UB8840 %
+ DSEL & J1 & J2 & /J3 & /DM & /DS & RW & /A12 & /A13 & /A14 & /A15 % Z86C93... %
+ DSEL & /J1 & /J2 & J3 & /DM & /DS & RW & /A12 & /A13 & /A14 & /A15; % Z86C9325/33%
OEROM = CEROM;
/CSRAM = DSEL & CEROM;
/WERAM = DSEL & CEROM & /RW;
/WAIT = /J1 & /J2 & J3;
SYSo = SYSi;
*END
Code: Alles auswählen
GAL-Logigchip fuer Ju+Te-Computer 2013
(c)PIC18F2550
XTAL1 = 1 (CLK)
*IDENTIFICATION
JUTE-IO;
*TYPE
GAL20V8;
*PINS
% Adressen Eingaenge %
A15 = 2,
A14 = 3,
A13 = 4,
A12 = 5,
A11 = 6,
A10 = 7,
A09 = 8,
A08.i = 18,
% Steuersignale Eingaenge %
DS = 9,
DM = 10,
RW = 11,
D = 13, % vom C %
P36 = 14,
P37 = 23,
% Steuersignale Ausgaenge %
A.o = 15, % zum C %
B.o = 16, % Laden/Schieben %
C.o = 17, % Keyborddaten auf Bus schalten %
% G.o = 19, CLK Schieberegister %
H.o = 20, % SPEKER %
I.o = 21; % SAVE %
*BOOLEAN-EQUATIONS
/A = /DS & /RW & A09 & A10 & A11 & A12 & A13 & A14 & A15;
B = /DS & RW & A09 & A10 & A11 & A12 & A13 & A14 & A15;
/C = /DS & RW & A08 & A09 & A10 & A11 & A12 & A13 & A14 & /A15;
% G = /G;%
/H = P36 & /P37;
/I = P36 & P37;
*END
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 13:05
von PIC18F2550
Für die IO-karte original könnte auch ein "XC 9572XL PC44" rein platz währe da aber ich habe keinerlei erfahrung damit.
Re: JU+TE-Computer-2013
Verfasst: Do 21. Feb 2013, 21:04
von unick59
Mach in CPLD....hab ich vor ner weile schon gesagt!
Du bist universeller und hast die ISP-Programmiermöglichkeit, kannst also beliebig "Hardwareumbasteln".
Re: JU+TE-Computer-2013
Verfasst: Fr 22. Feb 2013, 01:28
von PIC18F2550
Hast ja Recht!
Leider tuhe ich mich schwer mit Systemen die nicht in deutsch sind.
Bei Xilinx find ich keine deb-Pakete zum Installieren.
Ich habe auch kein Windows mehr in Nutzung.
Full Installer for Linux( TAR/GZ - 6.44 GB)
und das ist noch gepackt.
Leider fehlt die Angabe ob 32/64Bit und welcher kernelstand?
Kennst du dich damit aus?
Re: JU+TE-Computer-2013
Verfasst: Fr 22. Feb 2013, 15:56
von PIC18F2550
Hi unick59,
"Xilinx_ISE_DS_Lin_14.4_P.49d.3.0" ist das das richtige?
8 Stunden für den download. Und das bei ner 50000 Leitung hier.
Werd ich wohl heute Abend über Nacht machen müssen.
Re: JU+TE-Computer-2013
Verfasst: Fr 22. Feb 2013, 16:20
von unick59
Hi Pic,
also ich nutze immer noch eine ISE 8.2i. Aber unter Windoof.
Kann Dir da leider zur Installation usw. unter Linux nicht wirklich helfen.
Mit dem runterladen, das dauert ewig. daran kann ich mich noch erinnern.
Aber wenn dann einmal installiert, dann habe ich bisher auch keine Probleme.
LG Uwe
