Riesen Problem !!! http://www.pollin.de/shop/ds/MDU3ODQ1OTk-.html
Die Pin belegung ist anderst als als benötigt!!!!

Ich hatte mich über das nicht leuchten der LED etwas gewundert und das ist das Ergebnis.

Plan von HIVE: RJ45 von Pollin: Rj45 von CSD: Die Pin's 2,3 und 4 sind anderst belegt.

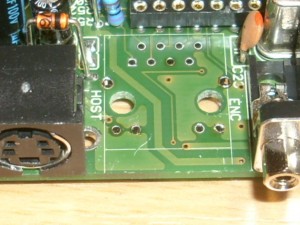

Die Verbindungen befinden sich unter der RJ45 und dem ENC !

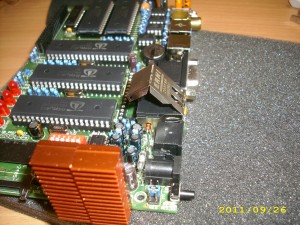

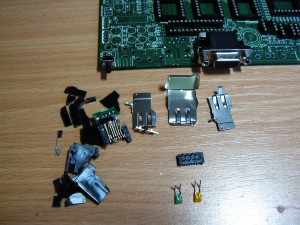

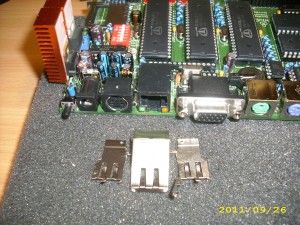

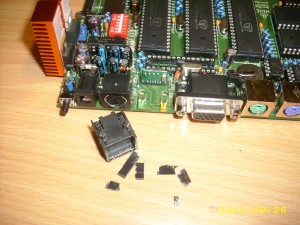

Um die Leiterplatte nicht zu beschädigen, muss die Buchse mit einem kleinen Seitenschneider vorsichtig zerstört werden, um die Pin's einzeln entfernen zu können.

Muss ich jetzt bei beiden dronen machen
Bitte nicht mit Dremel oder Feilen versuchen die Buchse zu entfernen.

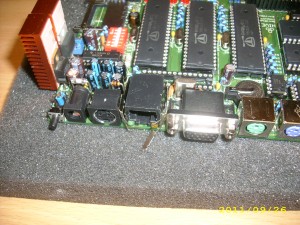

Die Mettallspäne bleiben auch beim ausblasen mit Pressluft manchmal unter den Bauteilen hängen. Wie Habe ich das Gemacht.

Das ist ja Mist. Ich hab bei Reichelt zwei einfache LAN-Buchsen bestellt. Die werd ich vor Einbau gründlich checken. Den Hinweis auf die Pollin-Buchse werde ich gleich aus der Sammelbestellung rausnehmen.

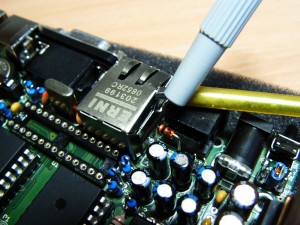

Die, die ihre Buchse vorher eingeklebt haben, wird ausdrücklich davor gewarnt, die Buchse hoch zuhebeln.
Es besteht die große Gefahr, die Leiterbahnen, von der Leiterplatte abzureißen.

Hier bleibt nur der Dremel übrig. Metallteile soweit wie möglich vorher entfernen.

quix hat geschrieben:Das ist ja Mist. Ich hab bei Reichelt zwei einfache LAN-Buchsen bestellt. Die werd ich vor Einbau gründlich checken. Den Hinweis auf die Pollin-Buchse werde ich gleich aus der Sammelbestellung rausnehmen.

Nimm's nicht so schwer quix ich hab es auch erst heute bemerkt als ich die LAN-Funktion Testen wollte.

Leider gibt es diese Buchsen nicht so leicht, vieleicht kann drone235 das nächste Layout auf die anderen Buchsen umstellen denn die gibt es anscheinend an jeder Ecke.

Nimm ein Keks mehr das beruhigt. Oder doch gleich zwei?

könnte man die Beschaltung im Inneren des RJ45 Gehäuses nicht einfach permutieren?

Oder kann man die Leiterbahnen anpassen?

Ich habe die Pollin Buchsen noch nicht aufgelötet,
man kann ja vieleicht auch eine Art Adapter basteln.

Edit:
Würde vieleicht auch eine einfache Buchse gehen,
ohne internen Trafo und LEDs?

Gruß

Die internen Übertrager (Trafos) werden benötigt. Die LEDs nicht so sehr, wobei ich doch gern Buchsen mit LEDs verbaue. Da hilft wohl wahrscheinlich nur eine alte LAN-Karte zu kapern. Da ist dann auch gleich dieser ominöse 25 MHz Quarz mit dabei. Die Buchsen aufzukleben ist keine gute Idee. Die Buchsen habe doch zwei Plastikstifte, die man mit einem heißen Lötkolben heiß machen kann - im eingebautem Zustand.

Die Frage ist natürlich, ob sich das Teil so einfach ablöten lässt,
wenn es schon auf der Hive Platine so schwer ist.

Edit:

für die nächste Version kann man die Buchse vieleicht
per Jumper konfigurieren.

Gruß

Das kommt darauf an was mann Opfern kann.

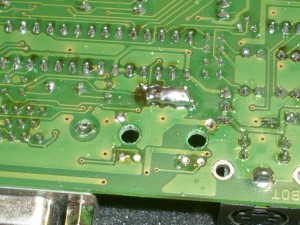

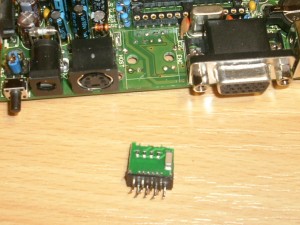

Beim HIVE war das die Buchse, bei der Netzwerkkarte die Leiterkarte(großer Lötklecks auf alle Beine und noch größeren Lötkolben und dann ziehen bis raus)
Dabei können von der Leiterplatte Durchkontaktierungen herrausgerissen werden.(Schlecht für den HIVE)

quix hat geschrieben:Da hilft wohl wahrscheinlich nur eine alte LAN-Karte zu kapern. Da ist dann auch gleich dieser ominöse 25 MHz Quarz mit dabei.

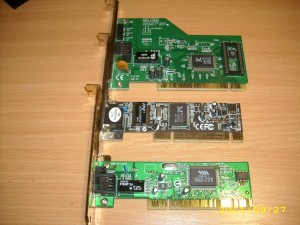

Alle diese Karten sind NICHT geeignet, weil die Transformatoren in dem kleinen schwarzen Kasten, rechts neben der RJ45 Buchse sind.
Die RJ45 Buchse im HIVE hatt diese Transformatoren schon in der Buchse.
Bei der oberen Netzwerkkarte habe ich schon den Quarz gemopst.

spindoctor hat geschrieben: Edit:

für die nächste Version kann man die Buchse vieleicht
per Jumper konfigurieren.

Keine gute Idee.
Da würde das was jetzt mit der Buchse Passiert ist unter Garantie öffters Passieren.
Zudem weis Ich nicht was der ENC28J60 alles so verträgt beim VERSCHALTEN.

Ich hoffe das meine zwei das Überstanden haben.

Besser ein Modell Auswählen was auf jeden Fall ohne Probleme funktioniert.

Und wer nach "Geiz ist geil handelt" Arbeitet auf eigene Gefahr.

Das bringt für den einfachen Nachbauer, die Sicherheit, um so ein Projekt sicher zu realisieren.
