3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 09:49
von PIC18F2550
Hi,
ich hatte gerade wieder mal eine Vision
Ein minni Netzwerk das alle Propeller mit einnander verbindet.
Code: Alles auswählen
Prop1 Prop2 Prop3
----> P0/P1 -------> P0/P1 -------> P0/P1 ---> zu Prop1 Steuerleitung rotations Bit
P2 P2 P2 R an 3,3V
+--------------+--------------+--------------+ Datenleitung 1-Wire
P0 = in
P1 = out
P2 = in/out(als open Collector)
P0 & P1 Bilden seine Ringleitung wo ein Berechtigungsbit umläuft.
nur wenn der propx die Berechtigung hatt darf er auf dem P2 Daten senden (PASM routine 6.5Mbaut)ansonsten horcht er am bus
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 11:02
von drohne235
Gute Idee!
Schau auch mal hier:
http://forums.parallax.com/showthread.p ... post691952
Das war auch seriell 14.5 MegaBaud. Wenn ich mich recht entsinne, konnten da auch mehrere Props hintereinander geschaltet werden.
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 11:26
von PIC18F2550
1 . Startbit(a) oder Berechtigung(b) empfangen
2. 8Bit Treibernummer empfangen
3. Pause für Treiberdecodierung & Statusbit=0? (max 16 Befehle)
4. Datenblock 256Byte empfangen
5. daten in hRam ablegen ? Treibernummer Statusbit=1 setzen
6. weiterschalten der Berechtigung wenn nichts zu senden ist
7. Startbit senden
8. 8Bit Treibernummer senden
9. Pause für Treiberdecodierung (max 16 Befehle)
10. Datenblock 256Byte senden
11. Treibernummer Statusbit löschen
12. weiterschalten der Berechtigung
und alles in einem COG (Mailslot)
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 13:38
von PIC18F2550
14.5 Meg Baud und 4 verbindungen werden benötigt.
Ist mir eine zuviel
und 8,42 Mbaut reichen alle mal.
8,42Mbaut = 1.052.500 Byte/sec das währe 32xhRam/sec
spitzen wert effektiv kommen etwa 400kByte raus.
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 14:29
von PIC18F2550

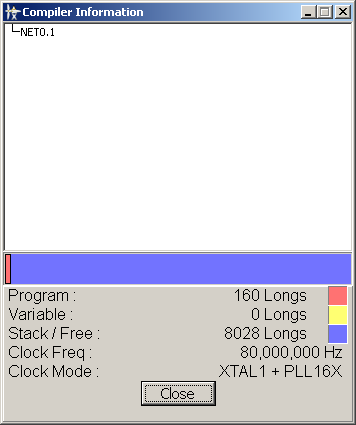

Das Sende und Empfangsmodul mal zusammen in einer Datei.
- Neue Bitmap (3).png (7.07 KiB) 18573 mal betrachtet
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 14:52
von kuroneko
PIC18F2550 hat geschrieben:und 8,42 Mbaut reichen alle mal.
Kann zumindest verdoppelt werden ...
http://forums.parallax.com/tags.php?tag=serial+link.
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 15:40
von TuxFan
Meine Neugier ist kaum zu bremsen, was für ein merkwürdig Bautagebuch ist das denn?
Welcher Hive wird denn hier borgmäßig transformiert und umgelötet und auf serielle Verbandelung gebügelt?
Gruß
TuxFan
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 17:00
von PIC18F2550
War zu schnell meim Anlegen sollte eigendlich in rein "Hardware"
<-- Fehlerteufel online
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 17:05
von PIC18F2550
Hi kuroneko,
Kann ich damit auch auf einer Leitung senden und Empfangen?
TuxFan hat geschrieben:Welcher Hive wird denn hier borgmäßig transformiert und umgelötet und auf serielle Verbandelung gebügelt?
Es muß nichts umgelötet werden es werden einfach die Steuerleitungen missbraucht.
Re: 3-pin Propeller Net
Verfasst: Fr 17. Mai 2013, 17:57
von TuxFan
PIC18F2550 hat geschrieben:........Es muß nichts umgelötet werden es werden einfach die Steuerleitungen missbraucht.
Äääääähhhhhhhhhh..........Jetzt bin ich mal wieder baff. Es wird nichts gelötet aber dieser Fred soll nach Hardware?
Mit Verlaub wäre da nicht der schnöde Softwaresektor, 'Betriebssystem' oder 'Anwendungen und Tools' sinnvoller?
Was mich denn noch interessiert, wofür ist die serielle Übertragung beim Hive gut, wenn wir doch schon eine parallele haben?
Gruß
TuxFan
