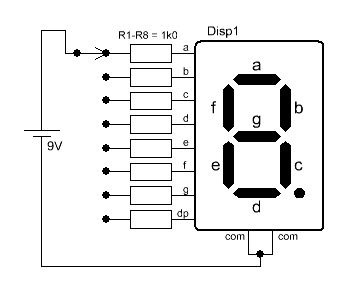

7 Segmentanzeige

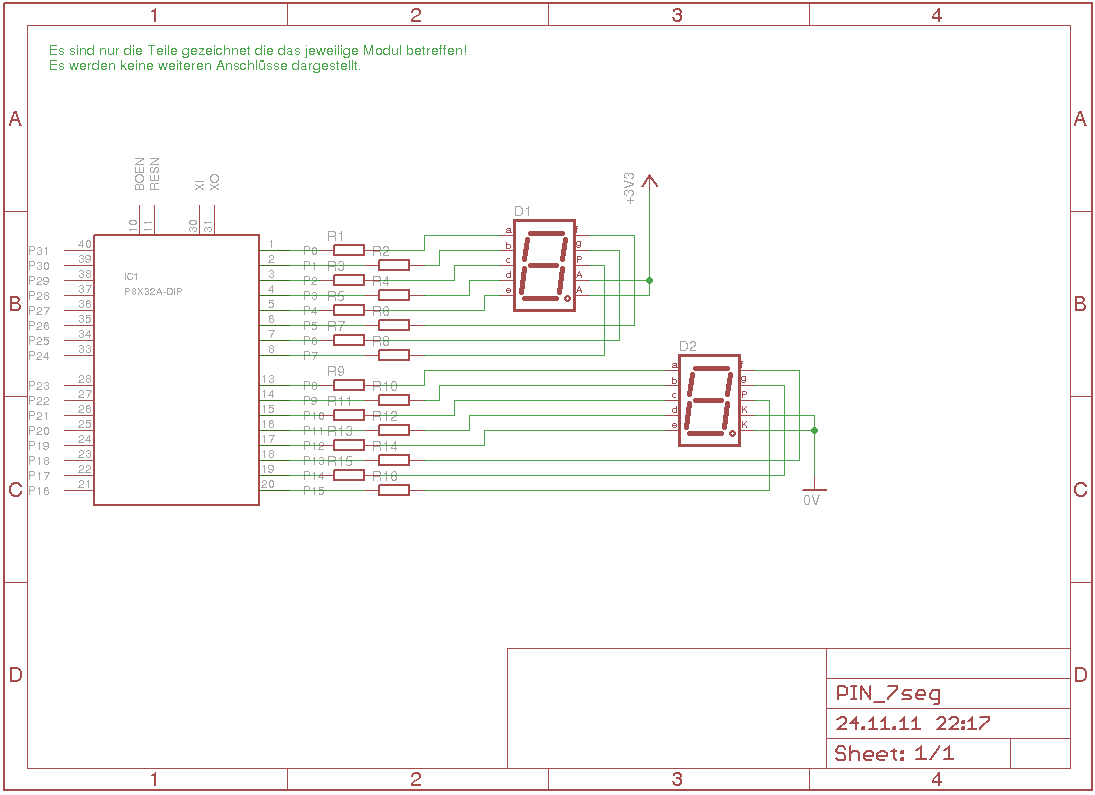

Die Variante mit D1 (obere) ist zu bevorzugen.
Berechnung der Vorwiderstände siehe
Anschluß einer LED
maximale Stromwerte von LED und IC-Außgang beachten
Beispiel mit gemeinsamer Anode Anzeige D1
Die Segmente a-g und der Dezimalpunkt werden bei Ausgabe einer 0 am entsprechenden Pin angesteuert
z.B . outa := $0009 –> D1 Anzeige = 1
Beispiel mit gemeinsamer Kadthode Anzeige D2
Die Segmente a-g und der Dezimalpunkt werden bei Ausgabe einer 1 am entsprechenden Pin angesteuert
z.B . outa := 0x006F –> D2 Anzeige = 1
