ZX80/81 nachbauten

[PIC18F2550]

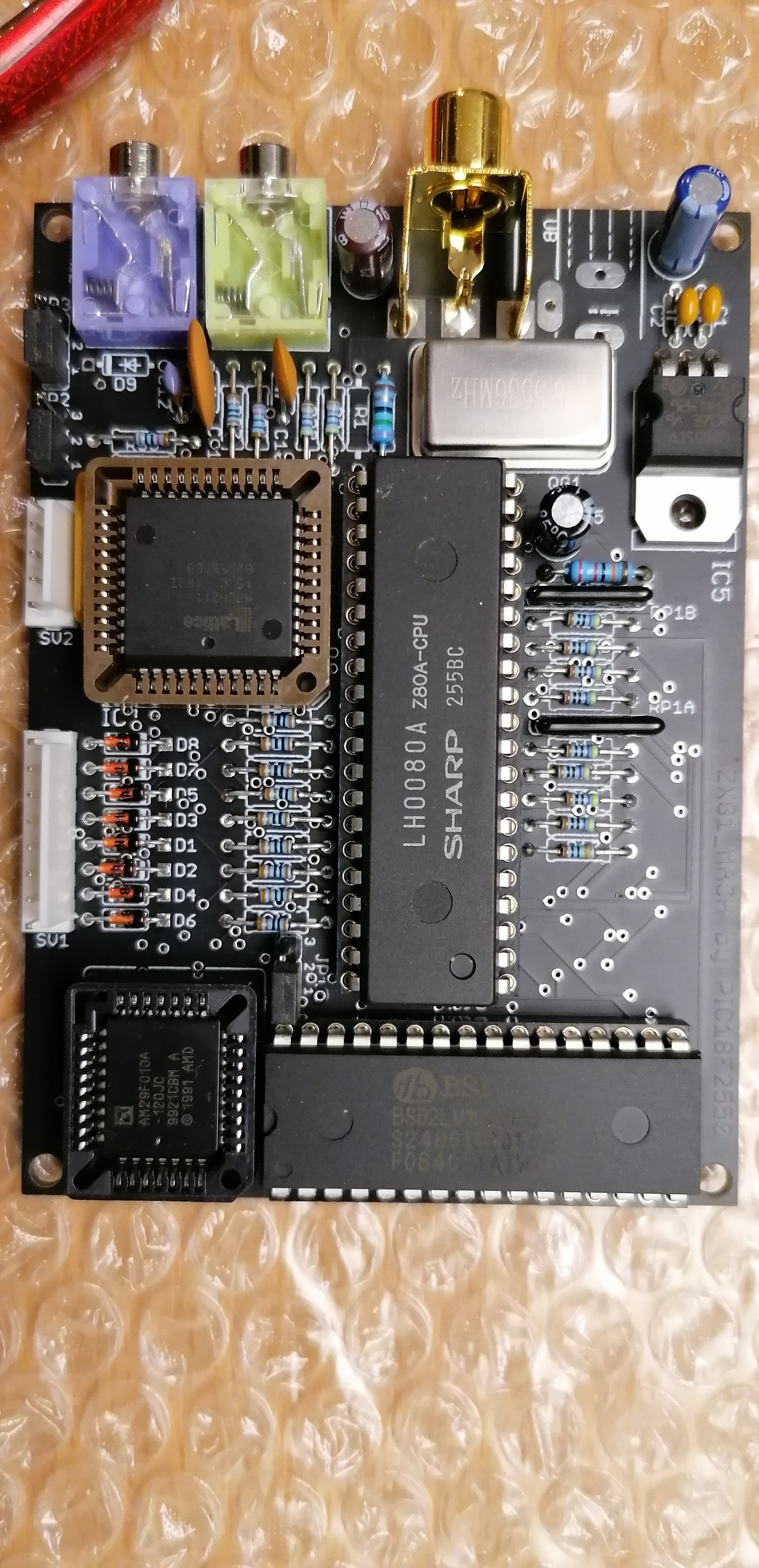

Nach langen herumirren endlich auf dem Tisch.

Eine Leiterplatte für einem ZX80 Nachbau.
Erst ein mal ohne Tastatur. Die kommt drann wenn das System läuft.

Einmal PCB Schmied

Und Jetzt erst einmal eine kleine PAUSE!

R. hat bei der letzten lieferung glatt 4 Fassungen unterschlagen und mein Lager brüllt gleich 0.
Bei den Buchsen wurde ein anderer Hersteller genommen leider passen diese nicht.

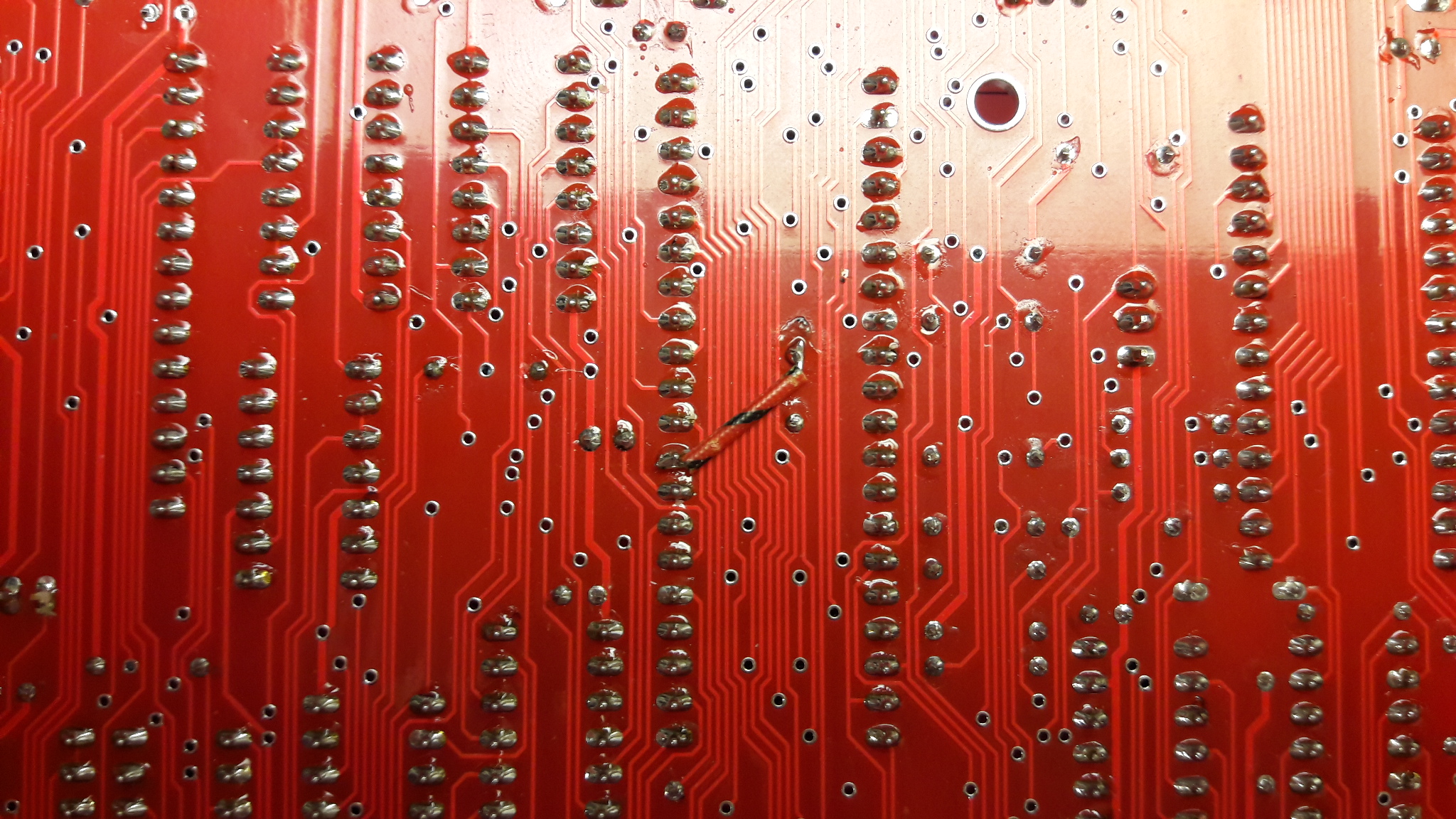

Auf der Platte fehlen 3 Verbindungen:
C24, Resettaster und R34 sind nicht mit Masse verbunden.

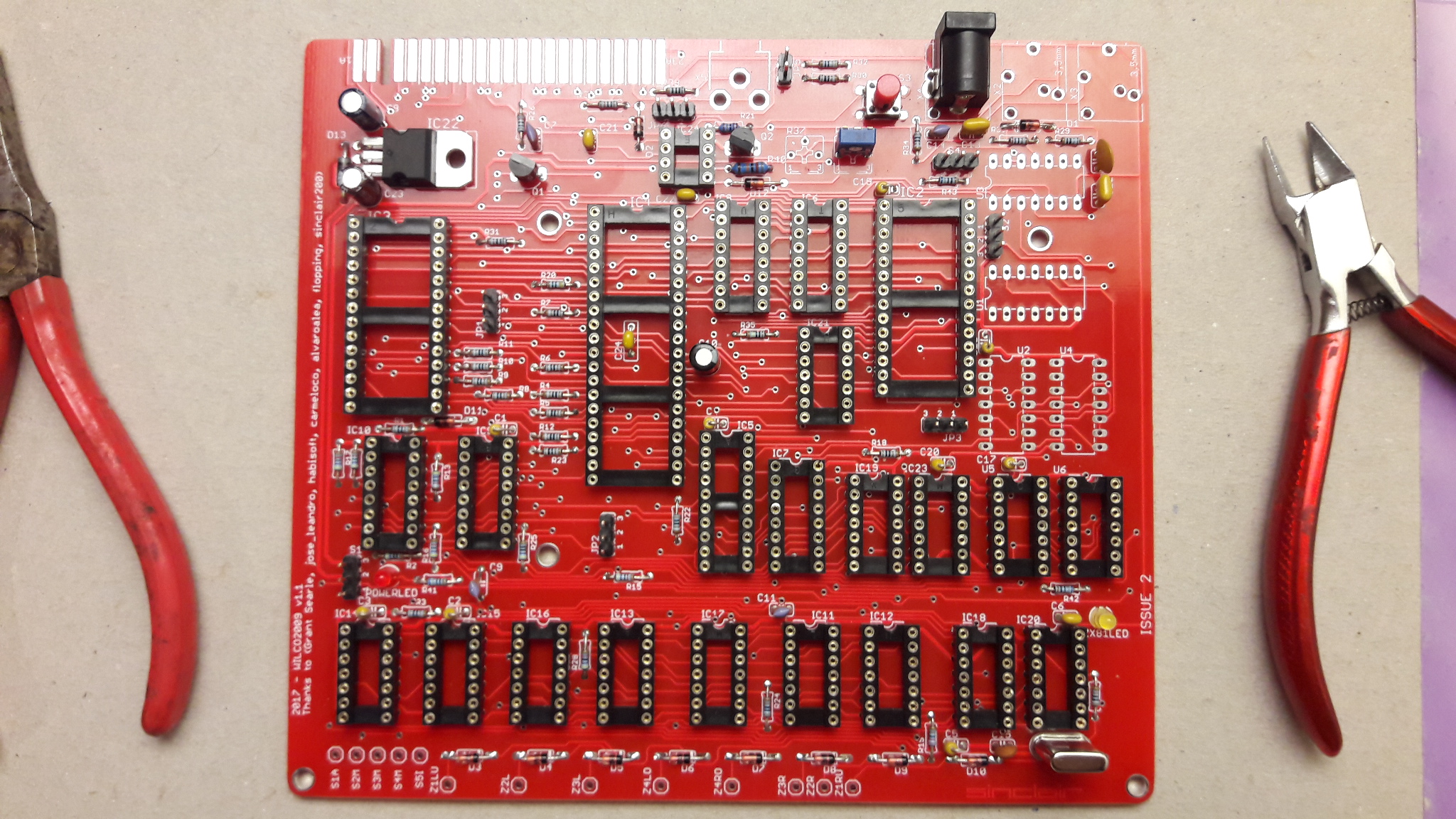

ZX81

Muss aber noch ein bisschen schwimmen.

[PIC18F2550]

Dank DHL die wieder ein mal nicht wissen wohin sie liefern sollen bleibt das Loch auf der Platte mir erhalten.

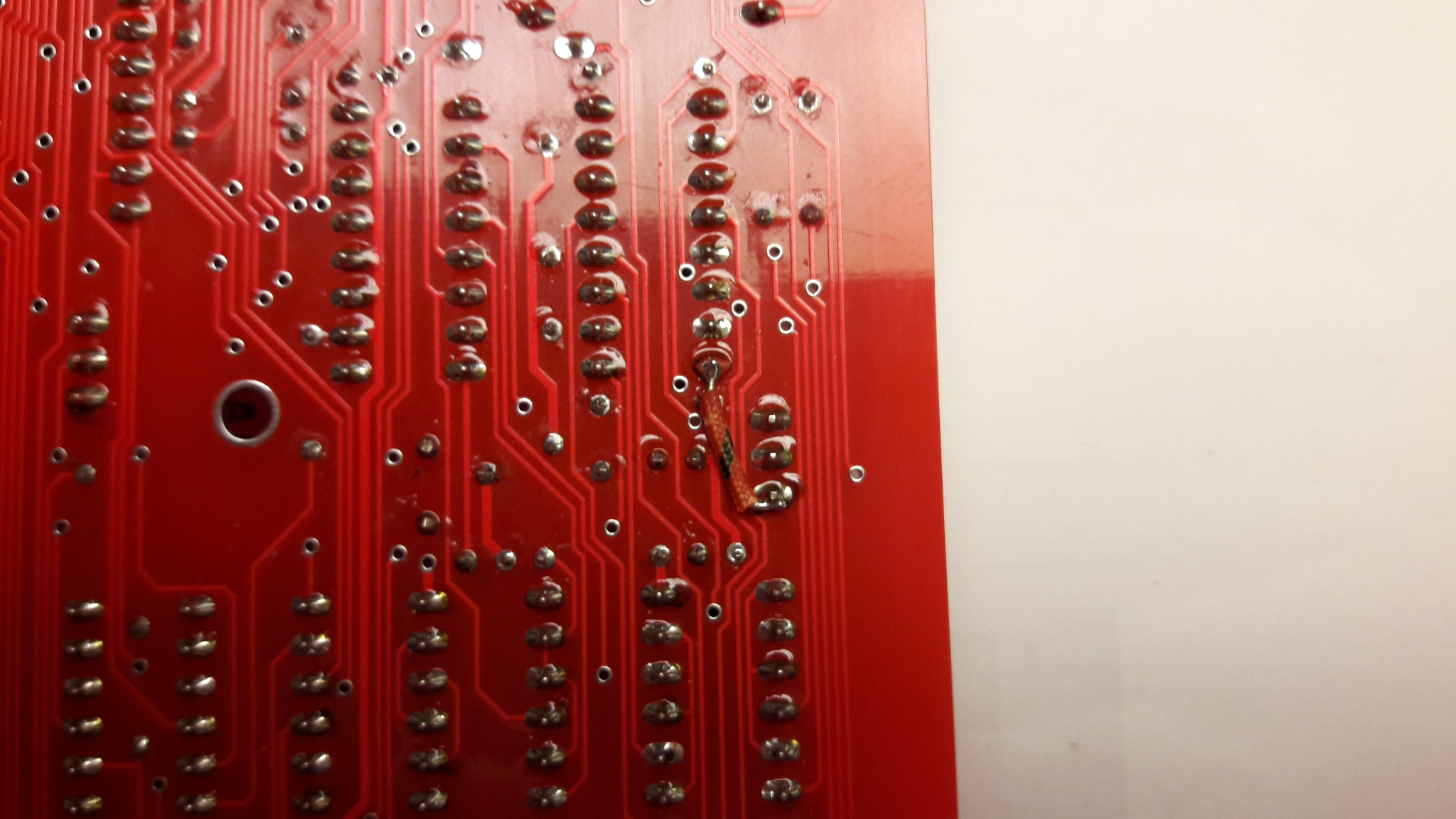

Kleine Änderungen.

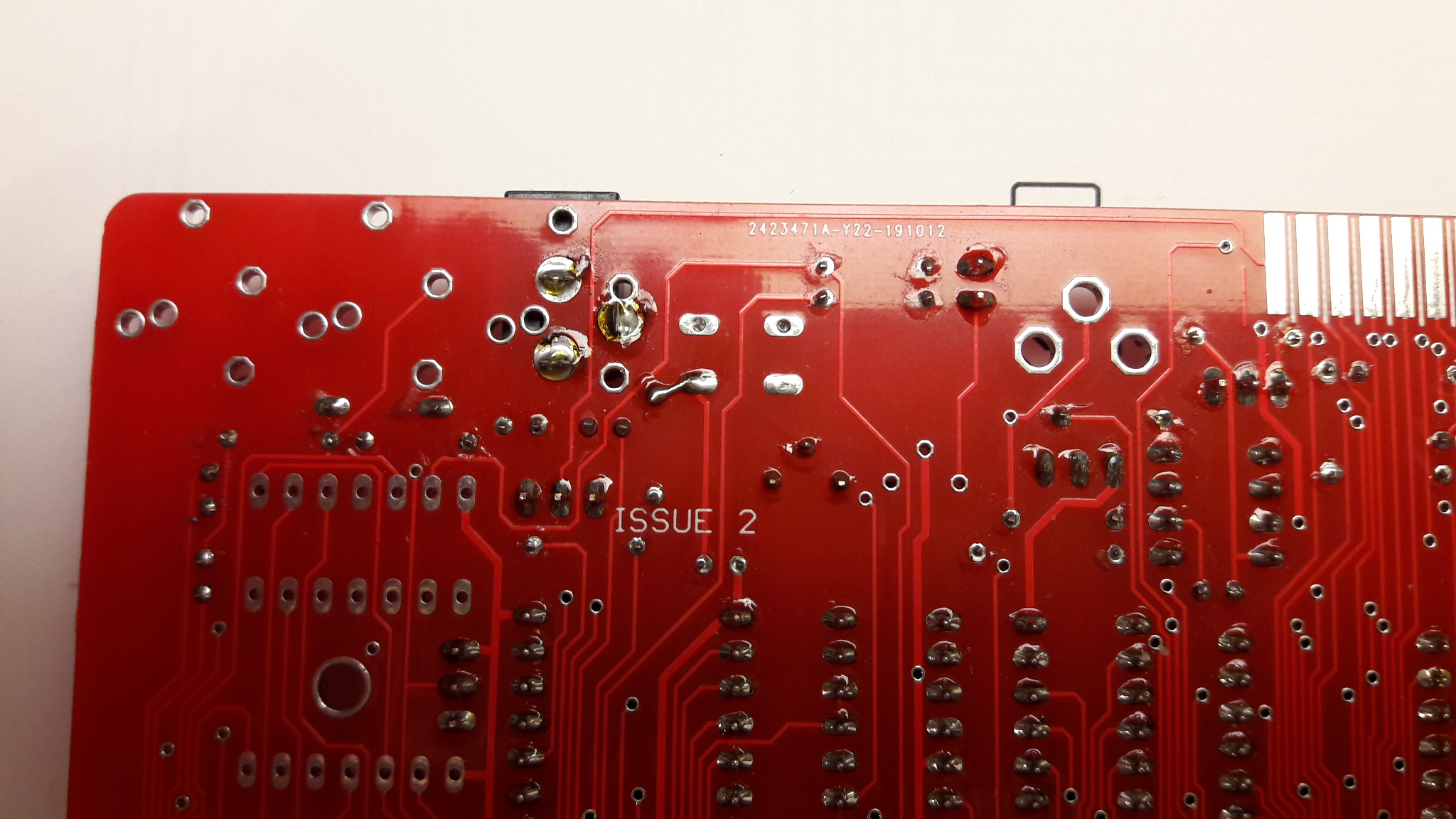

Masse auch an den Einspeise Jumperblock.

CPU stützkondensator 100n gegen Masse

Masse auch am Resettaster.

So Nachher erst ein mal den Eprom leerstrahlen und neu bebrutzeln.

[PIC18F2550]

So das teil läuft erst ein mal.
Da ist in der Videosignalerzeugung ein schöner Knoten drinn.
Das Signal scheint Phasenverkehrt heraus zu kommen.
Aber das schaue ich mir heute abend an.

[PIC18F2550]

Wie könnte ich darauf kommen das die zwei verbundenen Anschlüsse von der Viedeobuchse Masse ein sollen.
Nee es ist der einzelne Pinn. Mal was neues.
Kabel an der Buchse gedreht ind schon stimmt die polarität des Signales.

[digger]

sehr nice ... ich bin immer schwer beeindruckt wie du die Fehler findest und ausmerzt.

[PIC18F2550]

Das ist doch kein Fehler. Oder doch? Nee könnte glatt von mir sein.

[PIC18F2550]

So das System scheint zu laufen.

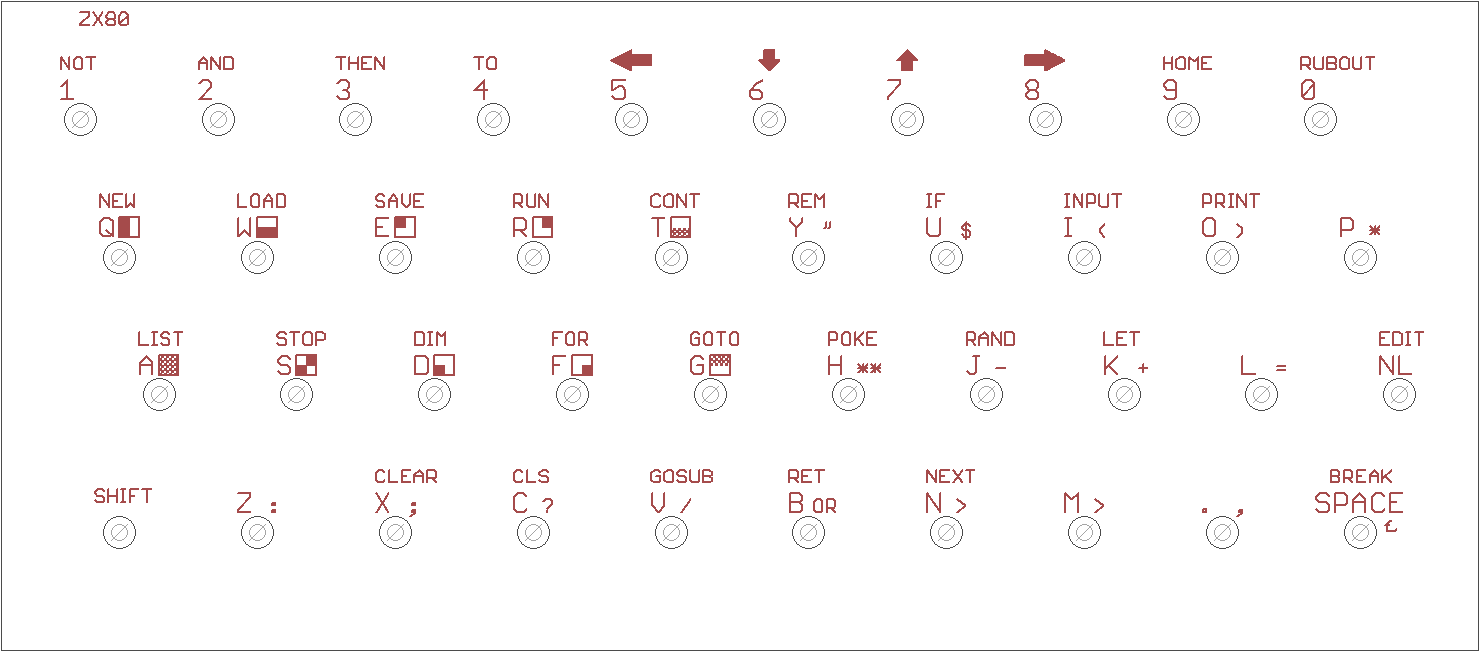

Erst ein mal die Deckplatte für die Tastatur.

[PIC18F2550]

Aus Frust das ich heute meine ZX80 tastatur versehendlich mit einer neueren Eagle Version zerupdatet habe, musste ich mich erst ein mal ablöten.

Morgen kommt erst Spannung drauf.
